TECHNOLOGIE

Softwarové vybavení Softwarové vybavení
CAD, CAM software – Siemens NX
Moduly pro konstrukci a obrábění:
NX CAM 5 Axis Machining
NX CAD/CAM Turning Foundation
NX CATIA V5 Interface

CAM software – Work NC

3D Optické měření a digitalizace
GOM – ATOS Compact Scan 5M
Technické parametry
Rozměrové možnosti (měřící objem): 70, 150, 300, 600, 1200, tzn. měření dílů od několika mm až do cca. 2500 mm
SW vybavení: ATOS Professional, GOM Inspect
Export 3D dat: ASCII, POL, STL
5-osé vertikální obráběcí centrum – Hermle C 400U
Technické parametry
Řídící systém:
Heidenhain iTNC 530
Pojezdy:
osa X: 850 mm
osa Y: 700 mm
osa Z: 500 mm
otočný stůl: 360°
naklápění stolu: +91°/-139°
Pracovní prostor:
průměr stolu: 650 mm
kolizní průměr: max. 1020 mm
zatížení stolu: max. 600 kg

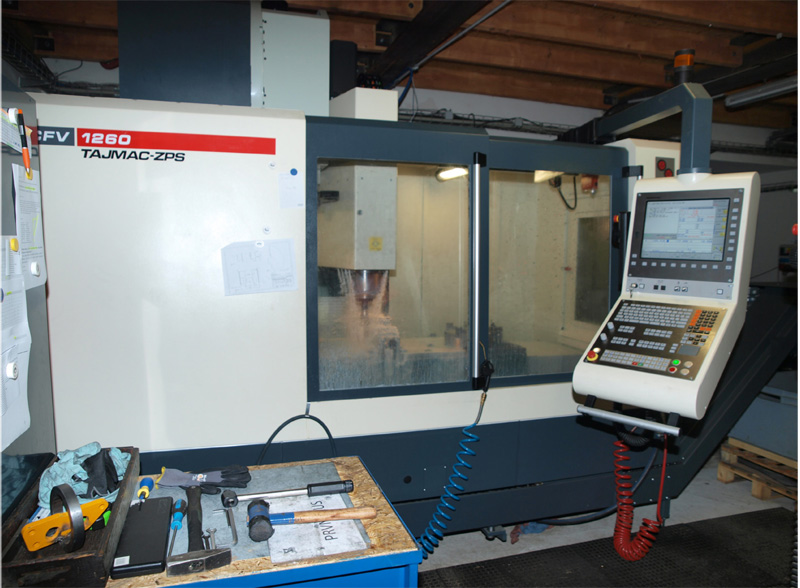

3osé vertikální obráběcí centrum – Tajmac MCFV 1260
Technické parametry
Řídící systém:
Heidenhain iTNC 530
Pojezdy:
osa X (stůl): 1 270 mm
osa Y (křížový suport): 610 mm
osa Z (vřeteník): 760 mm
Pracovní prostor:
rozměr stolu: 1 450 x 590 mm
zatížení stolu: max. 1 350 kg

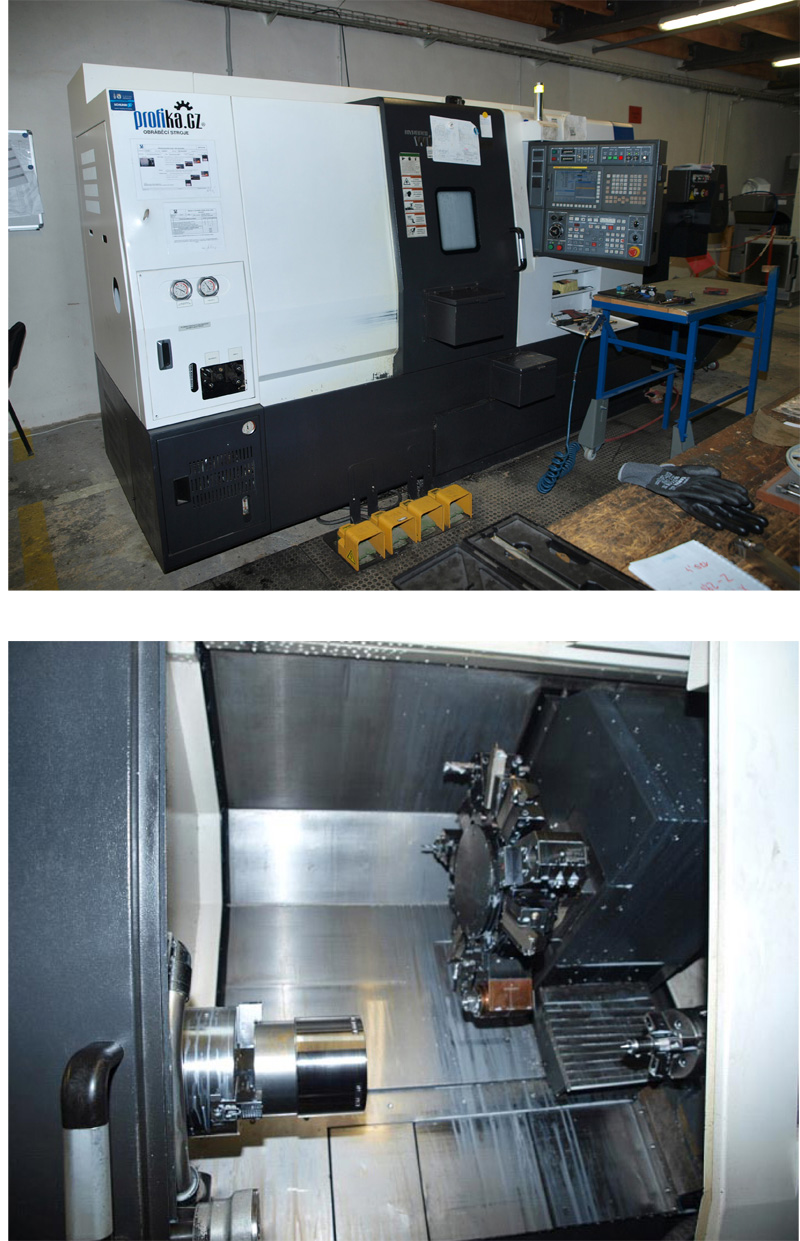

CNC soustružnické centrum s protivřetenem
a osou Y – Hyundai WIA L 200 SY

Technické parametry
Řídící systém:
Fanuc 31i
Pojezdy:
Rozjezd X-osa: 220 mm
Rozjezd Z-osa: 550 mm
Rozjezd ZB-osa: 720 mm
Rozjezd Y-osa: ±40 mm
Pracovní prostor:
Průměr sklíčidla – hlavní vřeteno: 210 mm
Průměr sklíčidla – protivřeteno: 135 mm
Oběžný průměr: 550 mm
Průměr soustružení: max. 240 mm
Délka obrábění : max. 530 mm
Průměr obráběné tyče (hlavní / protivřeteno): max. 65 / 33 mm

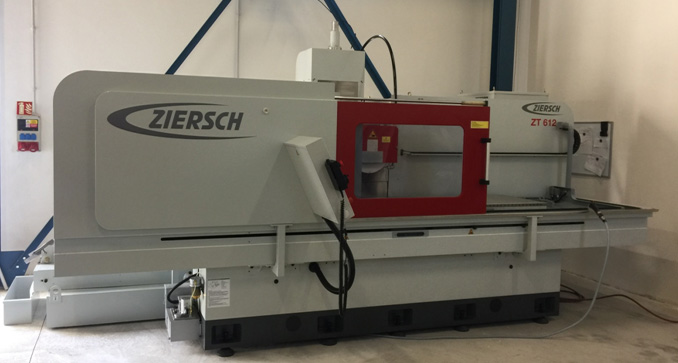

Rovinná NC bruska – ZIERSCH ZT612

Rovinná NC bruska – ZIERSCH ZT612
Technické parametry
Rozsah broušení: 1200 x700 mm
Příčný pohyb: 650 mm
Podélný pohyb: 1600 mm
Velikost magnetické desky: 1200 x 600 mm
Vzdálenost stolu od středu vřetena: 600 mm
Zatížení stolu: max. 1 300 kg
Dosažitelná přesnost broušení po celé ploše stolu: ˂ 0,005 mm
Bruska univerzální hrotová – TOS BUA 20 / 450
Technické parametry
Oběžný průměr: max. 200 mm
Vzdálenost hrotů: max. 450 mm
Brusný kotouč: ø350 mm
Šířka kotouče: max. 127 mm
Hmotnost obrobku: max. 50 kg

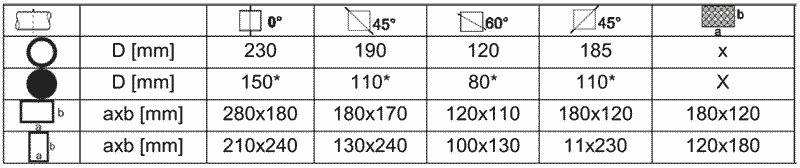

Gravitační pásová pila – Pegas Gonda 230×280 GH-LR
Technické parametry
Dělitelný průměr: min. 2mm
Dělení materiálu: kolmé řezy, úhlové řezy plynule nastavitelné od 0° do +60° a od 0° do -45°

CNC pásová pila – Pegas Gonda 400×400 Herkules X-CNC
Technické parametry:
Řídící systémy:
Siemens X-CNC
Systém automatické regulace řezu v závislosti na řezném odporu
materiálu. Automatické nastavení řezného posuvu
na základě obsluhou stanovených údajů
Dělení materiálu: kolmé řezy

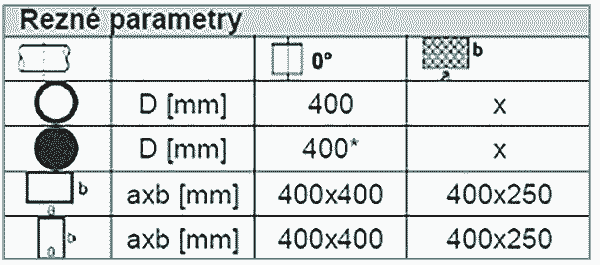

Řezné parametry:
Elektroerozivní drátová řezačka – FANUC ROBOCUT α-C600iB
Technické parametry
Řídící systém:
Fanuc 31i – WB
Programovací systém:
CAMi
Pojezdy:
osa X a Y: 600 x 400 mm
osa Z: 310 mm
osa U a V: ±100 x ±100
úhel: max. ±12°/300 mm; ±45°/70 mm
posuv stolu: min. 0,0001 mm
Pracovní prostor:
rozměry obrobku: max. 1050 x 820 x 310 mm
zatížení stolu: max. 1 000 kg
Průměr drátu: ø 0,1 – ø 0,3 mm
Elektroerozivní vtačka – SY 2030A (s W osou)
Technické parametry
Průměr elektrody: 0,2 – 3 mm
Pojezdy:
osa X: 300 mm
osa Y: 200 mm
osa Z: 345 mm
hlava: 200 mm
přesnost odměřování: 0,005 mm
Pracovní prostor:
rozměr stolu: 210 x 460 mm
zatížení stolu: max. 200 kg
Gravírovací systém

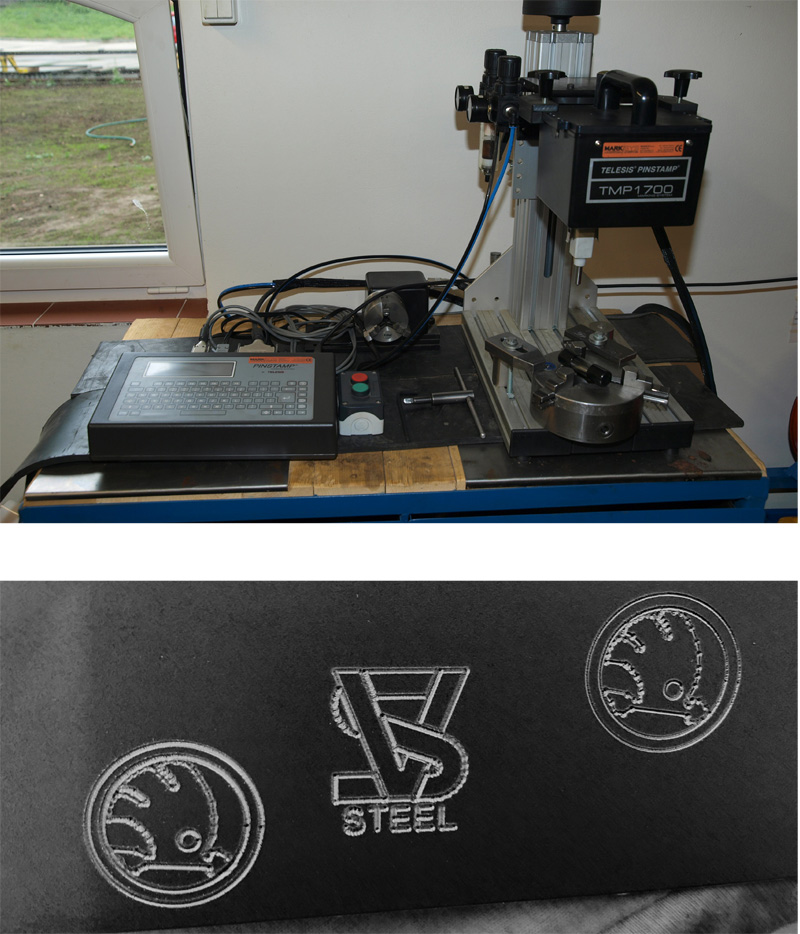

Popisovací mikroúderový systém – Telesis Pinstamp TMP 1700/470
Technické parametry
Technologie značení: mikroúder
Tvrdost popisovaného materiálu: max. 64 HRC
Formát značení: číselný, alfanumerický kód, 2D kód DATAMATRIX, firemní loga
Plochy pro značení: rovná, válcová, zakřivená
Tvar nápisu: přímý, obloukový, jednořádkový, víceřádkový
Velikost znaků: cca 1-8 mm
Trvanlivost značení: trvalé, nesmazatelné
Podélná dělící linka pásů plechu – Stakon
Technické parametry
Vstup:
Šíře svitku: max. 1300 mm
Tloušťka plechu: max. 2 mm
Hmotnost svitku: max. 15 t
Vnitřní průměr svitku: 508, 610 mm
Vnější průměr svitku: max. 2000 mm
Výstup:
Šíře svitku: min. 30 mm
Hmotnost svitku: max. 5 t
Vnitřní průměr svitku: 508 mm
Tabulové nůžky
Technické parametry:
délka střihu: max. 3100 mm
tloušťka plechu max: 4 mm
Tvary nástřihů:
kolmé, trapézové
Manipulační technika
Jeřáb: Demag 2 x 10 t
VZV: Linde H45 – nosnost 4,5 t
TCM 30 – nosnost 3t
Paletové vozíky – nosnost 3 t
